Komplexní řešení pro paletizaci

Snadné nastavení do 30 minut

Zefektivněte koncové operace a zvyšte produktivitu

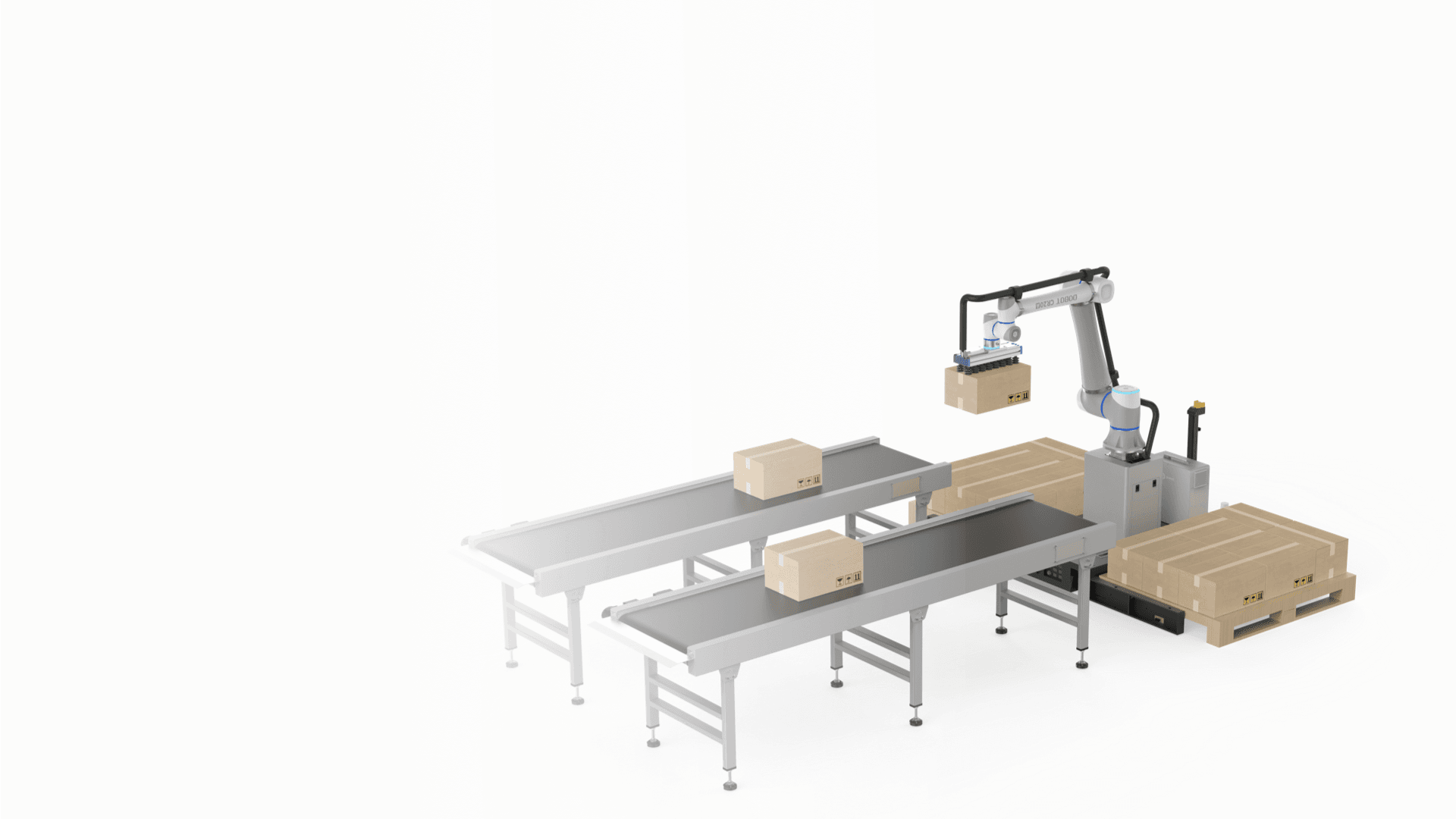

All-in-one paletizační stanice Dobot je vybavena výkonným kobotem DOBOT CR20A s maximální nosností 20 kg a maximální paletizační výškou až 2 100 mm. Bez námahy pokrývá potřeby paletizace v odvětvích, jako je elektronika (3C), zdravotnictví, potraviny a nápoje. Rychlost paletizace: až 8–12 kusů/min. Flexibilní přepínání mezi výrobními linkami podle aktuálních potřeb výroby.

Technické parametry

20 kg – maximální nosnost

2 100 mm – maximální paletizační výška

8 ks/min – při použití jednoho vakuového přísavného nástroje

12 ks/min – při použití dvou přísavných nástrojů

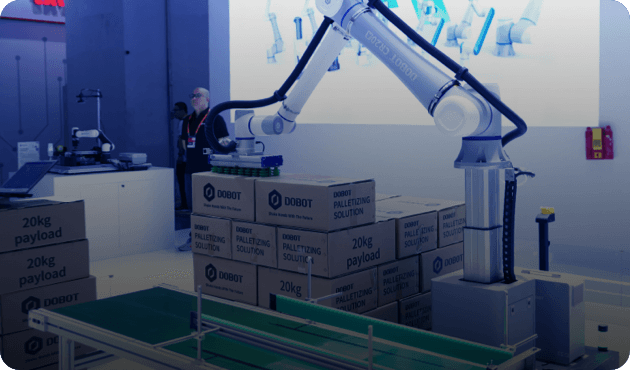

Výhody řešení Dobot pro paletizaci

Nepřetržitý provoz 24/7 výrazně zvyšuje výstup
Vysoká přesnost zajišťuje konzistentní kvalitu
Zlepšuje bezpečnost zaměstnanců a snižuje náklady na pracovní sílu
Maximální flexibilita – přizpůsobí se jakýmkoli požadavkům výroby

Nevýhody tradiční paletizace

Vysoká fyzická zátěž a riziko zranění
Nízká efektivita vede ke zpomalení výroby
Nekonzistence ohrožuje kvalitu a způsobuje škody
Omezená nosnost a výška paletizace

STÁHNOUT INFORMACE O PRODUKTU

Snadné použití, bohaté funkce

Díky integrovanému paletizačnímu softwarovému balíčku Dobot lze systém nastavit během 30 minut, a to bez jakéhokoliv programování. Bohatá sada funkcí usnadňuje nasazení do různých provozů.

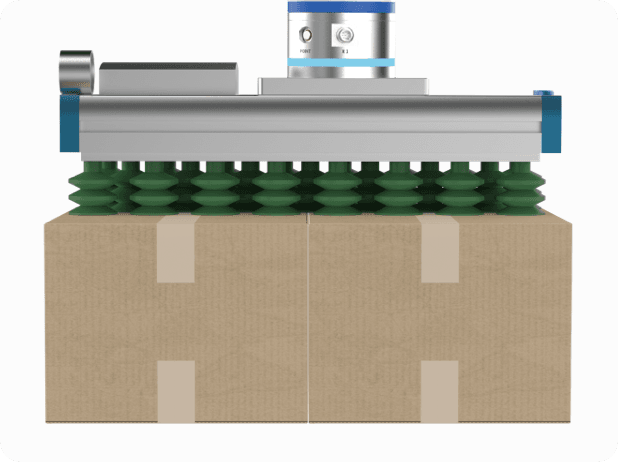

Vysoká efektivita díky dvoupřísavkovému režimu

Režim Double Vacuum Cups umožňuje uchopit dvě krabice současně a dosáhnout rychlosti až 13 ks/min, což znamená zvýšení efektivity až o 62,5 %.

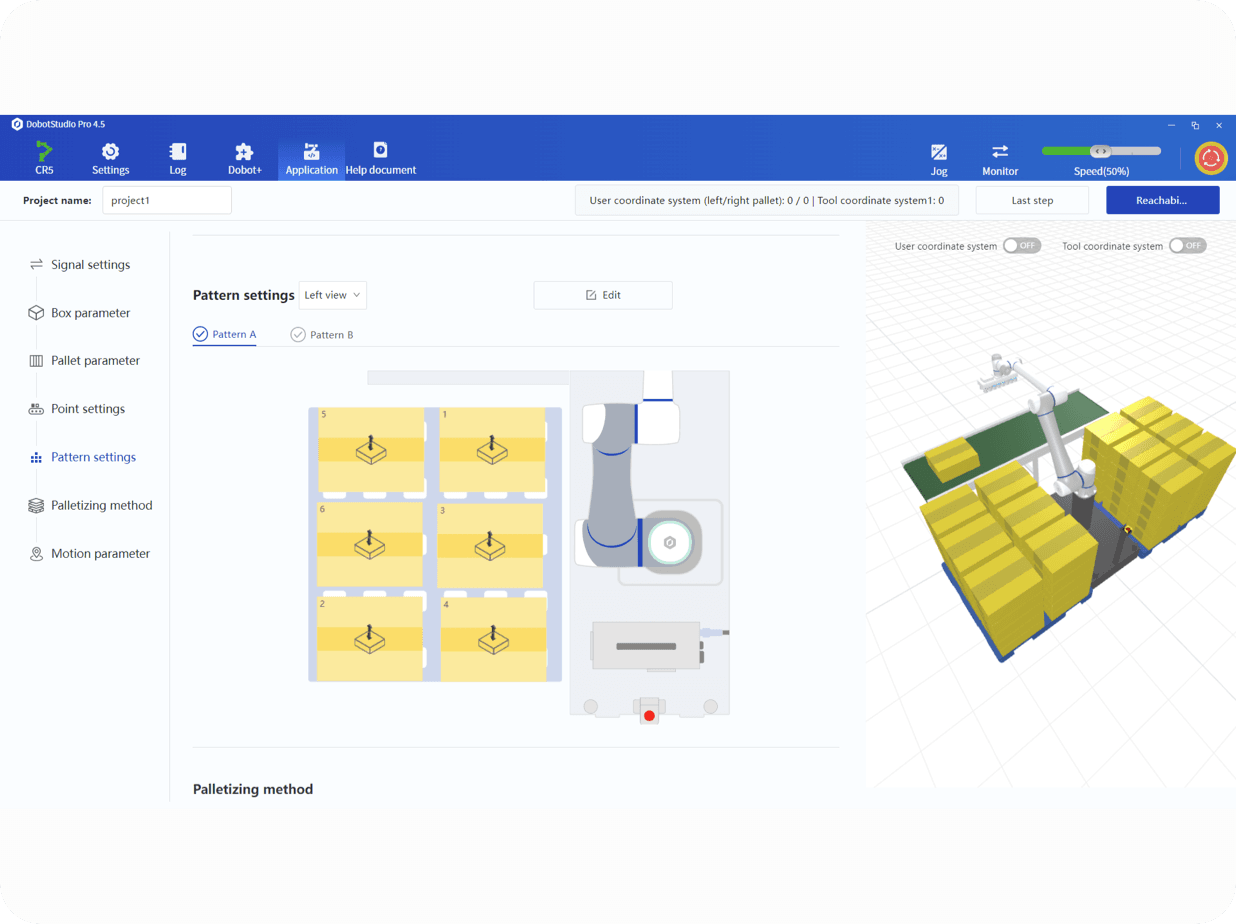

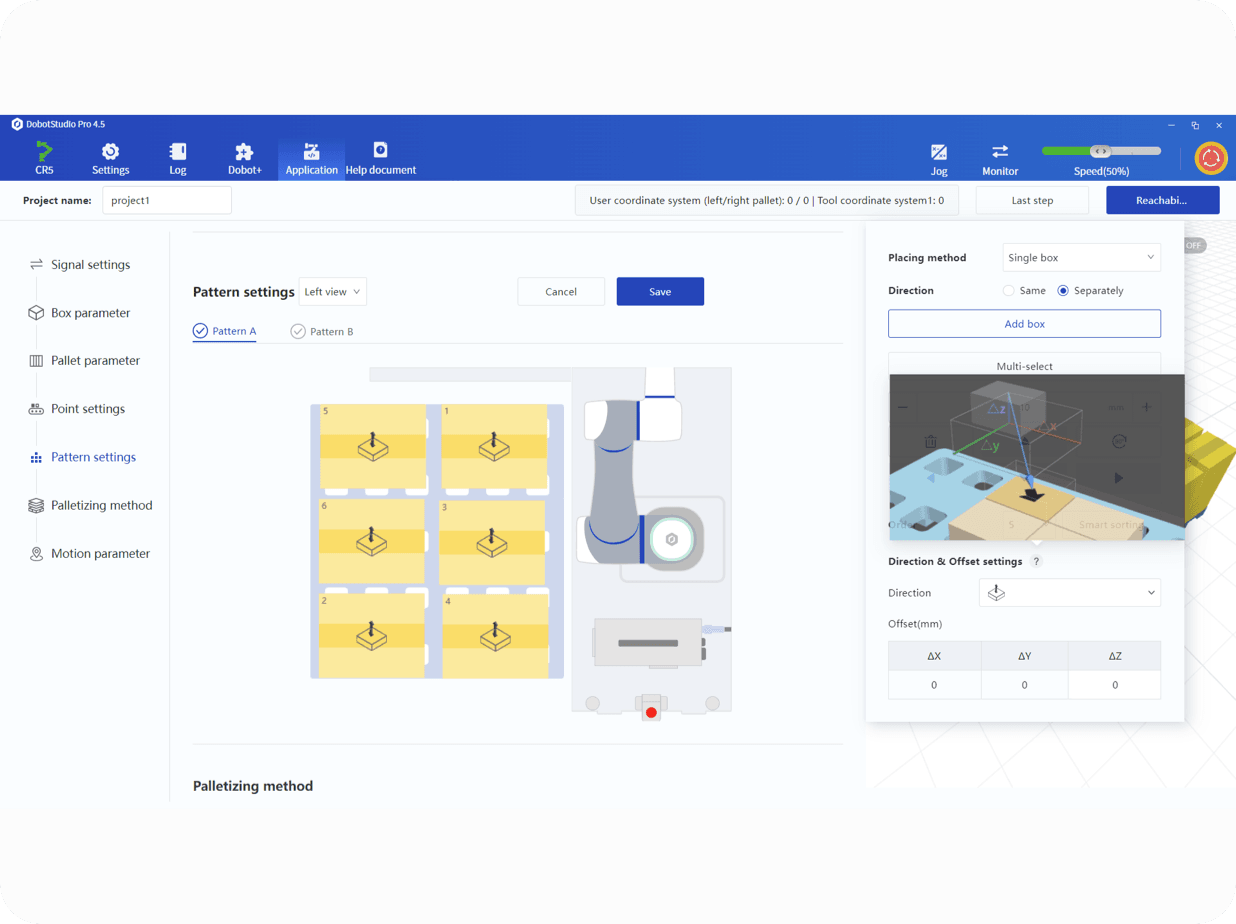

Vizualizace a konfigurace ve 3D

Software obsahuje průvodce konfigurací a 3D náhled, kde lze jednoduše nastavit velikosti krabic, palet i vzory skládání – vše v reálném čase a s intuitivním rozhraním.

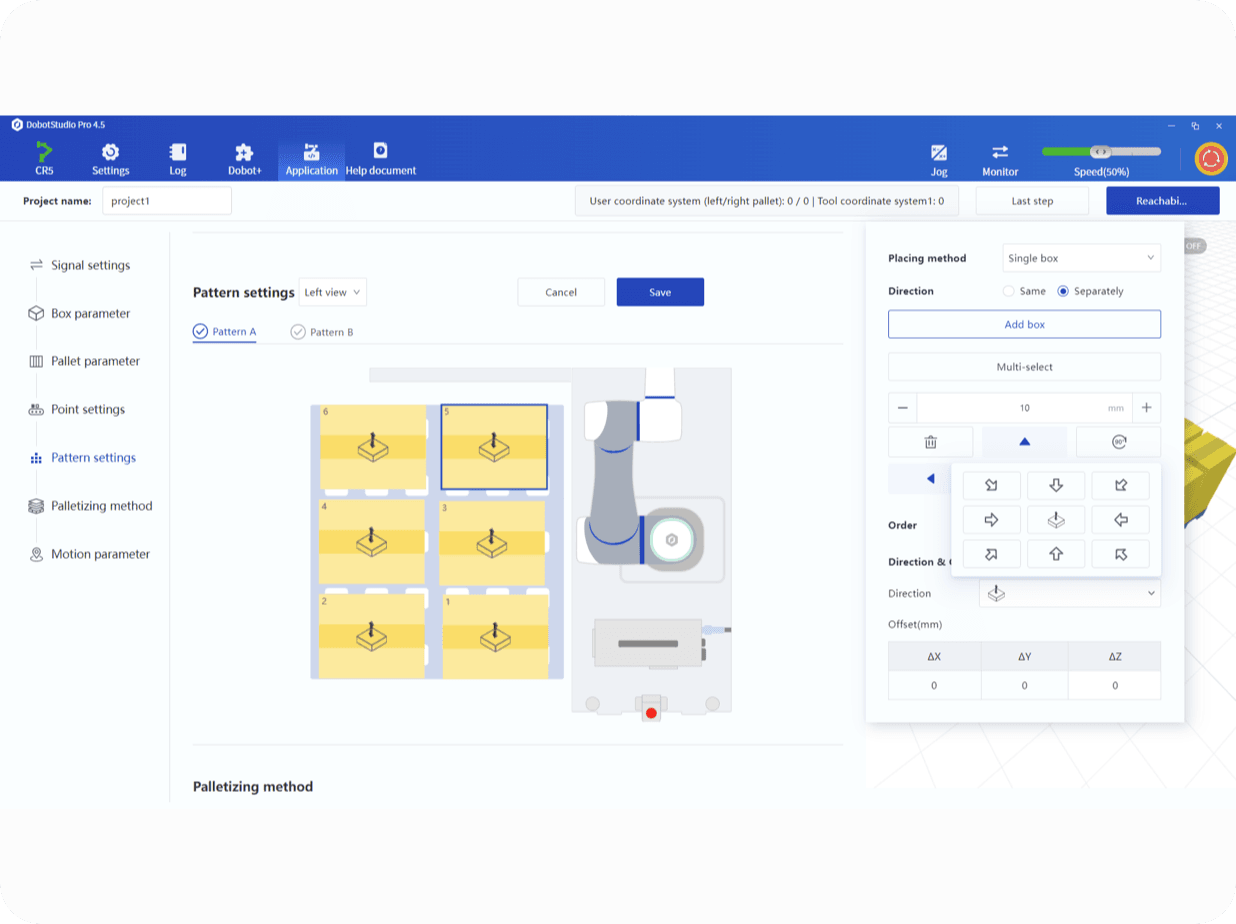

Podpora nastavení přechodového a cílového bodu krabice

Systém umožňuje nastavit cílový bod paletizace i přechodový bod pro každou krabici. Díky tomu lze minimalizovat vliv rozdílů ve velikosti krabic a výšce palety – bez nutnosti ponechávat nadměrné mezery. Krabice tak mohou být skládány kompaktněji. Každé krabici lze přiřadit samostatně vlastní paletizační a přechodový bod, což výrazně zvyšuje flexibilitu konfigurace.

Pokročilé funkce konfigurace

Možnost nastavení přechodových a cílových bodů krabic → kompaktnější skládání, bez nutnosti velkých mezer
Možnost samostatné konfigurace pro různé typy krabic
Podpora až 8 různých směrů vstupu krabic pro náročné scénáře

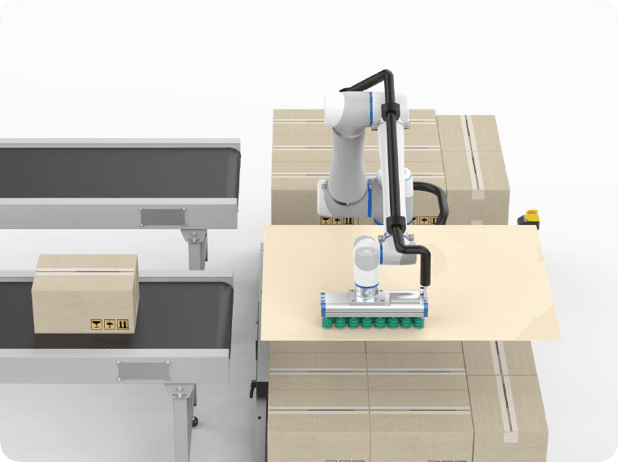

Podpora prokládání vrstev (interlayer)

Pro odvětví jako potraviny a nápoje je zde možnost vkládání přepážek mezi vrstvy pro zajištění stability. Nastavení je snadné:
Určit bod pro odebrání přepážky
Přechodový bod
Umístění přepážky na paletu

Návratnost investice už za 8–10 měsíců

Paletizační stanice Dobot uvolňuje zaměstnance od těžké a opakující se práce, snižuje provozní náklady a nevyžaduje odborného technika pro přenastavení. Náklady se typicky vrátí během 8–10 měsíců.

Varianty řešení

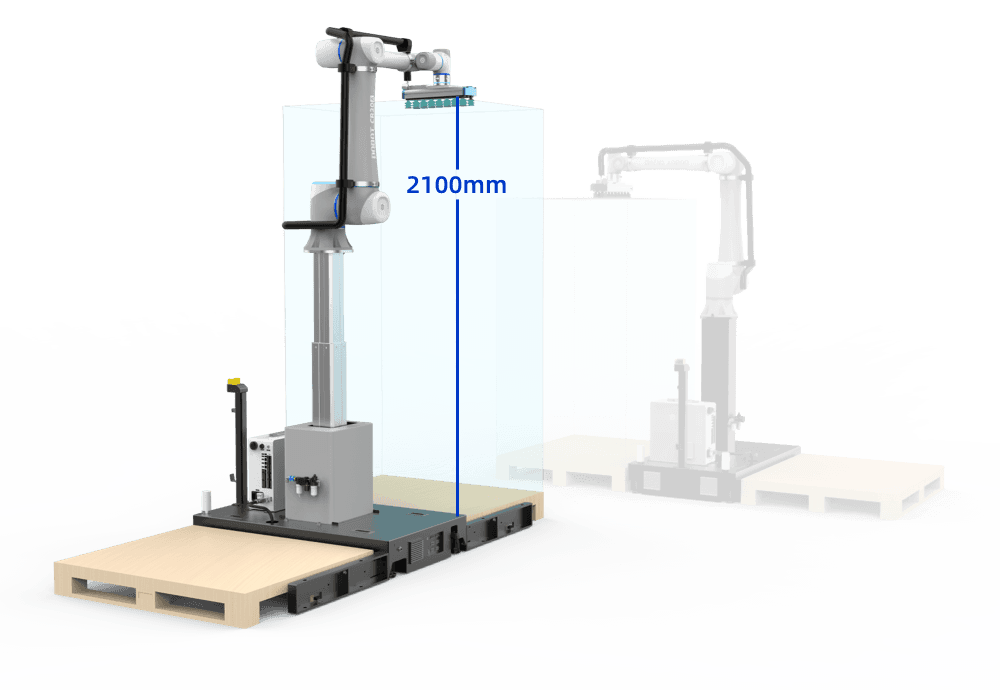

Zdvihová paletizační stanice

Kobot Dobot: Maximální nosnost až 20 kg, pracovní dosah až 1 700 mm

Zdvihací sloup: Zdvihací sloup může vystoupat až o 900 mm, čímž dosahuje maximální paletizační výšky až 2 100 mm

Zařízení pro detekci a polohování palet: Detekuje, zda je ve stanici správně umístěna paleta, a zajišťuje její přesné nasazení

Koncový vakuový uchopovač – volitelný: Plošná vakuová přísavka s nosností až 20 kg

Standardní základna pro paletizaci: Integrovaná základna s vestavěným elektrickým a komunikačním systémem; modulární konstrukce pro snadnou montáž; vyhrazené pozice pro vysokozdvižný vozík pro snadné změny výrobní linky

Externí ovládací panel: Podporuje rychlospojky pro řídicí signály a vyhrazené I/O rozhraní pro snadné připojení bezpečnostních prvků

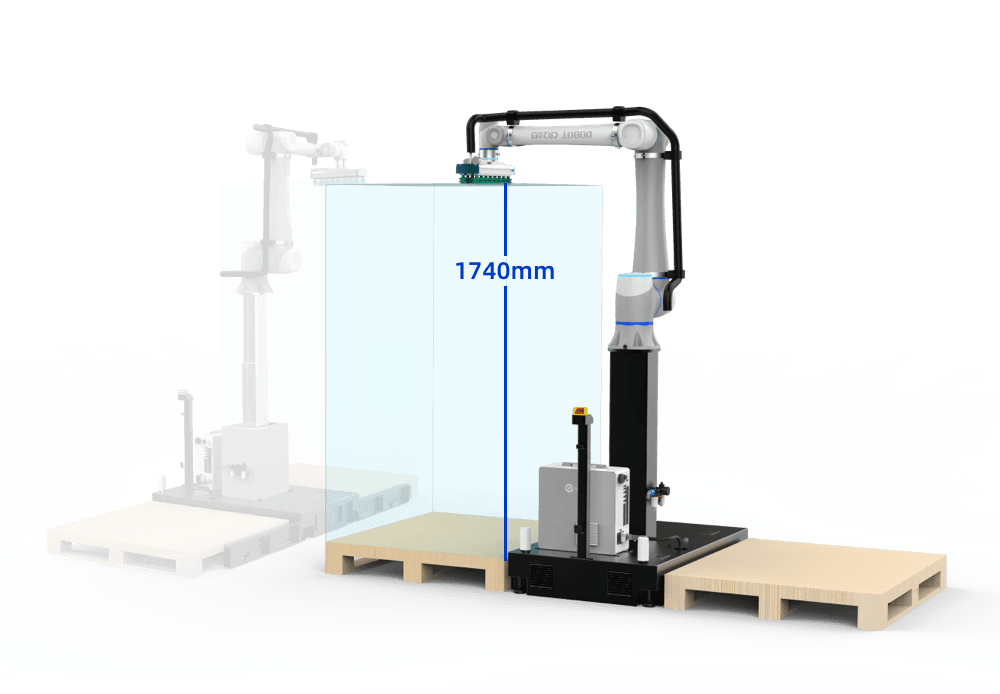

Sloupová paletizační stanice

Kobot Dobot: Maximální nosnost až 20 kg, pracovní dosah až 1 700 mm

Pevný sloup: Výška pevného sloupu je 1 150 mm a maximální paletizační výška dosahuje až 1 740 mm

Zařízení pro detekci a polohování palet: Detekuje, zda je ve stanici správně umístěna paleta, a zajišťuje její přesné nasazení

Koncový vakuový uchopovač – volitelný: Vakuový uchopovač značky Schmalz, plošná přísavka s nosností až 20 kg

Standardní základna pro paletizaci: Integrovaná základna s vestavěným elektrickým a komunikačním systémem; modulární konstrukce pro snadnou montáž; vyhrazené pozice pro vysokozdvižný vozík pro snadné změny výrobní linky

Externí ovládací panel: Podporuje rychlospojky pro signály a vyhrazené I/O rozhraní pro připojení bezpečnostních zařízení

Automatizace je tu. Vyzkoušejte 3D simulaci paletizace

Díky jednoduché konfiguraci si můžete přizpůsobit svou výrobní linku a definovat automatizaci na míru – vše na pár kliknutí.

VYZKOUŠET SIMULACI

Specifikace produktu

Název produktu	CR20A Sloupová paletizační stanice	CR20A Zdvihová paletizační stanice
Maximální nosnost	20 kg	20 kg
Max. rychlost paletizace	Jednoduché sání a uvolnění: 9 ks/min Dvojité sání a jednoduché/dvojité uvolnění: 13 ks/min	Jednoduché sání a uvolnění: 9 ks/min Dvojité sání a jednoduché/dvojité uvolnění: 13 ks/min
Max. výška paletizace	1740 mm	2100 mm
Pracovní dosah	1700 mm	1700 mm
Obsazená plocha	1350 mm × 2220 mm	1350 mm × 2220 mm
Hmotnost celé stanice	300 kg	300 kg
Jmenovité napětí	AC 100–240V 50/60Hz	AC 100–230V 50/60Hz
Maximální proud	16 A	16 A
Typický příkon	3000 W	3000 W
Teplotní rozsah	10 °C – 50 °C	10 °C – 50 °C
Stupeň krytí	Tělo robota: IP54; Paletizační stanice: IP20	Tělo robota: IP54; Paletizační stanice: IP20
Certifikace	EU: CE US: FCC CAN: ICES-003	EU: CE US: FCC CAN: ICES-003

Konfigurační seznam

Název produktu	CR20A Sloupová paletizační stanice	CR20A Zdvihová paletizační stanice
Robot CR10A	-	-
Robot CR20A	✓	✓
Řídicí skříň robota	✓	✓
Základna paletizační stanice	✓	✓
Zdvihací sloup	-	✓
Pevný sloup	✓	-
Paletizační softwarový balíček	✓	✓
Tablet	Volitelný	Volitelný
Učicí zařízení	Volitelný	Volitelný
Vakuový uchopovač (efektor)	Volitelný	Volitelný
